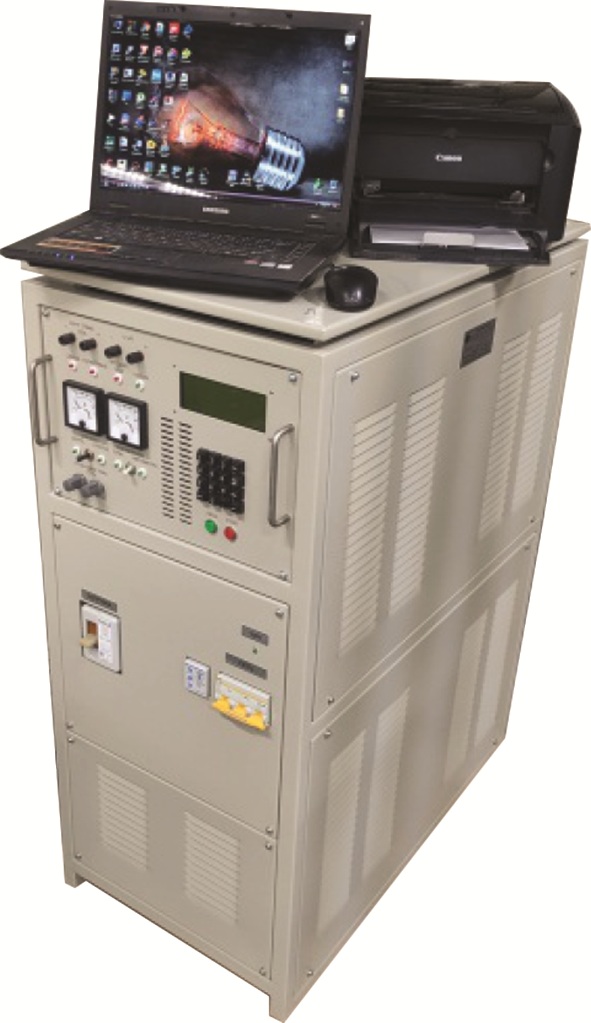

АВТОМАТИЗИРОВАННОЕ ЗАРЯДНО-РАЗРЯДНОЕ УСТРОЙСТВО АЗР-90А-180В-М

09 01 - копия

ОБЩИЕ СВЕДЕНИЯ

Автоматизированное зарядно-разрядное устройство АЗР-90А-180В-М предназначено для обслуживания (подзаряда, заряда, разряда, циклирования) щелочных и кислотных  аккумуляторных батарей (АБ).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство АЗР-90А-180В-М:

АЗР – автоматизированное зарядно-разрядное устройство;

90А – максимальный зарядный ток;

180В – максимальное зарядное напряжение;

М – модернизированное.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть – трехфазный с нулем переменный ток напряжением 380 В, частотой 50 Гц с нормами качества электроэнергии по ГОСТ 32144-2013.

2. Потребляемая мощность должна быть не более……………………………………...18 кВт.

3. Габаритные размеры (L×B×H) должны быть не более……………………450×860×1100 мм.

4. Масса не более…………………………………………………………………………..170 кг.

5.Режимы работы устройства:

а) автоматический режим работы:

– Диапазон задания уставок стабилизированного зарядно-разрядного тока……от 3 до 90 А.

– Дискретность задания уставок стабилизированного зарядно-разрядного тока………0,1 А.

– Относительная погрешность стабилизации зарядно-разрядного тока, не более…....±1,0 %.

– Диапазон задания уставок стабилизированного зарядного напряжения……от 12 до 180 В.

– Дискретность задания уставок стабилизированного зарядного напряжения…………0,1 В.

– Относительная погрешность стабилизации зарядного напряжения, не более……...±0,5 %.

– Диапазон задания уставок конечного зарядного  напряжения………………от 12 до 180 В.

– Диапазон задания уставок конечного разрядного напряжения……………..от 10 до 120 В.

– Дискретность задания уставок конечного зарядного, разрядного напряжения………0,1 В.

– Диапазон задания уставок длительности заряда, разряда, паузы………....от 1 мин до 99 ч.

– Дискретность задания уставок длительности заряда, разряда, паузы ………………..1 мин.

– Количество контролируемых по температуре аккумуляторов………………...от 1 до 5 шт.

– Диапазон задания уставок температуры контрольных аккумуляторов .………от 20 ºС до 50 ºС.

– Дискретность задания уставок температуры контрольных аккумуляторов……………1 ºС.

– Абсолютная погрешность контроля температуры, не более…………………………..±1 %.

Работа устройста - циклирование:

– Количество циклов……………………………………………………………………от 1 до 5.

– Количество ступеней в каждом цикле……………………………………………….от 1 до 9.

– Режимы работы каждой ступени………………………………………...заряд, разряд, пауза.

– Критерий окончания работы каждой ступени – уставка конечного зарядного, разрядного напряжения, уставка длительности.

– Устройство должно обеспечивать:

а) задание параметров циклирования с использованием клавиатуры на лицевой панели устройства и буквенно-цифрового табло или ПЭВМ;

б) индикацию на буквенно-цифровом табло текущих параметров – номера цикла, номера ступени в цикле, длительности ступени, выходного напряжения и тока, условного номера контролируемого по температуре аккумулятора, температуры контролируемых аккумуляторов, режима (заряд, разряд, пауза), окончания циклирования, аварийного состояния (перегрузка, обрыв силовой цепи, авария питающей сети, несоблюдение полярности при подключении АБ);

в) индикацию на буквенно-цифровом табло заданных параметров – количества  циклов, количества ступеней в цикле, режимов ступени (заряд, разряд, пауза), уставки стабилизированного тока, уставки стабилизированного напряжения, уставки длительности ступени, уставки конечного зарядного,  разрядного напряжения, количества контролируемых по температуре аккумуляторов, уставки температуры;

г) автоматический переход с текущего цикла на последующий и автоматическое окончание циклирования при достижении заданного количества циклов или уставки температуры на первом, вышедшем на заданную температуру, контрольном аккумуляторе со звуковой сигнализацией;

д) контроль и регистрацию величин тока и напряжения АБ, температуры контрольных аккумуляторов АБ в начале каждой ступени, далее с периодичностью 1 час и в конце ступени, условного номера аккумулятора, величины температуры и длительности выхода на заданную уставку температуры;

е) просмотр на буквенно-цифровом табло зарегистрированных величин;

ж) передачу зарегистрированных величин на ПЭВМ;

з) формирование на ПЭВМ протокола облуживания аккумуляторных батарей, в котором отражаются:

1) дата проведения обслуживания АБ (вносится оператором);

2) дата оформления протокола (вносится оператором);

3) тип АБ (вносится оператором);

4) количество аккумуляторов в АБ (вносится оператором);

5) сопротивление изоляции АБ (вносится оператором);

6) заданные параметры циклирования АБ;

7) зарегистрированные параметры циклирования АБ;

8) количество короткозамкнутых аккумуляторов АБ (вносится оператором);

9) количество отстающих аккумуляторов АБ (вносится оператором);

10) фамилия и подпись ответственного за проведение обслуживания АБ (вносится оператором);

11) фамилия и подпись лица, проводившего обслуживание АБ (вносится оператором);

и) сохранение данных режима циклирования при аварийном пропадании напряжения питающей сети с возможностью продолжения режима (по команде оператора).

б) ручной режим работы:

– Диапазон задания уставок стабилизированного зарядно-разрядного тока.…...от 3 до 90 А.

– Задание уставок стабилизированного зарядно-разрядного тока..……плавное (грубо, точно).

– Относительная погрешность стабилизации зарядно-разрядного тока, не более……±1,5 %.

– Устройство обеспечивает измерение зарядно-разрядного тока и напряжения АБ щитовыми измерительными приборами класса точности 1,5.

6. Устройство обеспечивает:

– световую сигнализацию о подаче напряжения питающей сети;

– защиту питающей сети и силовой зарядной (разрядной) цепи автоматическими выключателями;

– рекуперацию энергии разряда АБ в питающую сеть;

– эксплуатацию без постоянного присутствия персонала, в автоматическом режиме.

7. Охлаждение устройства…………………………………...воздушное принудительное.

8. Режим работы устройства…………………………………………………...длительный.

9. Степень защиты устройства по ГОСТ 14254-2015……………………………........IP20.

10. Климатическое исполнение и категория размещения зарядно-разрядного устройства УХЛ4.2 по ГОСТ 15150-69:

– температура окружающей среды………………………………………...от +1 до +40 ºС;

– относительная влажность воздуха не более 80% при температуре окружающей среды +25ºС;

– атмосферное давление………………………..……84 – 106,7 кПа (630 – 800 мм. рт. ст).





Дополнительная информация

  • Модель АКБ: 6СТ55, 6СТ60, 6СТ62, 6СТ66, 6СТ77, 6СТ90, 6СТ132, 6СТ140, 6СТ190, 12СТ85, ТНЖ-250М-У2, 28ТНЖ-250М-У2, 30ТНЖ-250М-У2, ТНЖ-300-У2, 40ТНЖ-300-У2, ТНЖ-300ВМ-У2, 34ТНЖ-300ВМ-У2, 36ТНЖ-300ВМ-У2, ТНЖ-320-У2, 27ТНЖ-320-У2, 40ВНЖ-300, 36KL160, 40KL160, ТНЖ-400М-У2, 40ТНЖ-400М-У2, ТНЖ-450-У2, 36ТНЖ-450М-У2, 36ТНЖ-450-У2, 84KL160P, 90KL180P, 40KL250P, 90KL250P, 40KL300PK, 90KL300P, 90KL375PK, 40ТНЖ-450-У2, ТНЖ-525-У2, 24ТНЖ-525-У2, ТНЖ-600-У2, 24ТНЖ-600-У2, 36ТНЖ-600-У2, 40ТНЖ-600-У2
  • Максимальный зарядный ток, А: 90
  • Максимальное зарядное напряжение, В: 180
