АВТОМАТИЗИРОВАННОЕ ЗАРЯДНОЕ УСТРОЙСТВО АЗУ16-60А-360В

ОБЩИЕ СВЕДЕНИЯ

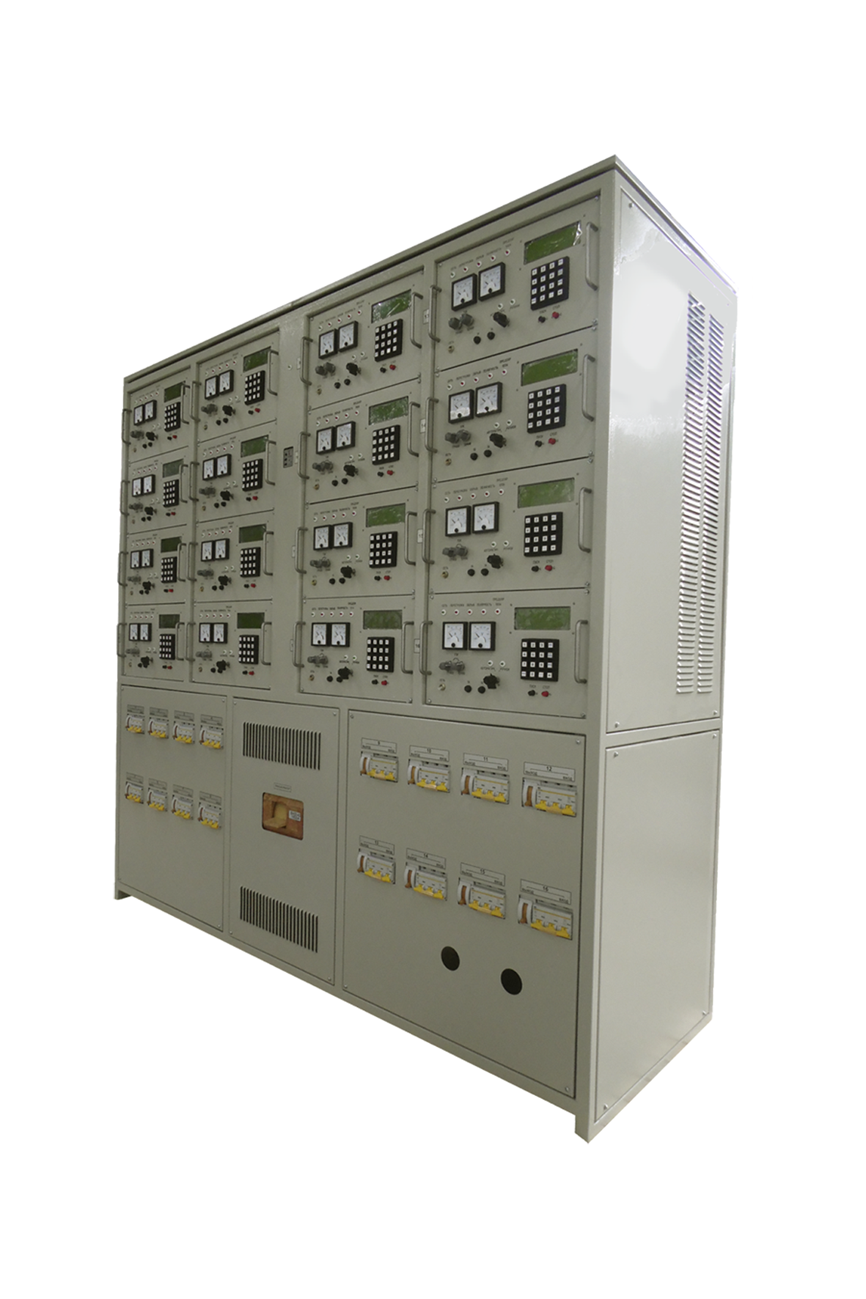

АZU16-60А-360В

16-канальное автоматизированное зарядное устройство АЗУ16-60А-360В предназначено для батарейного формирования стартерных свинцово-кислотных аккумуляторных батарей.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство АЗУ16-60А-360В:

АЗУ – устройство зарядное;

16 – количество независимых зарядных каналов;

60А – максимальный зарядный ток;

360В – максимальное зарядное напряжение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть – трехфазный с нулем переменный ток напряжением 380 В,

частотой 50 Гц с нормами качества электроэнергии по ГОСТ 32144-2013.

2. Максимальная потребляемая мощность, не более….400 кВт.

3. Габаритные размеры (L×B×H), не более:

– силового трансформатора…………...1800×1000×1940 мм;

– шкафа управления……………………..1800×700×1800 мм.

4. Масса, не более

– силового трансформатора………………………......2450 кг;

– шкафа управления………………………………….....570 кг.

5. Количество независимых зарядных каналов………........16.

6. Режим работы зарядных каналов………………………………….автоматический, ручной.

7. Технические требования к зарядному каналу для работы в автоматическом режиме:

Количество одновременно формируемых 12-ти вольтовых АБ………………......от 1 до 20;

Количество ступеней (заряд, пауза)…………………………………………….......от 1 до 12;

Диапазон задания уставок стабилизированного зарядного тока……………….от 3 до 60 А;

Дискретность задания уставок стабилизированного зарядного тока………………….0,1 А;

Нестабильность зарядного тока, не более……………………………………………..±1,0 %;

Диапазон задания уставок длительности заряда, паузы……………от 1 мин. до 99 ч 59 мин.;

Дискретность задания уставок длительности заряда, паузы…………………………..1 мин;

Относительная погрешность отсчёта длительности заряда, паузы, не более……….±0,1 %;

Количество каналов измерения температуры электролита АБ на одно кольцо…………..1;

Абсолютная погрешность контроля температуры электролита АБ, не более……...±0,5 ºС;

Диапазон задания уставок температуры электролита АБ……………….от +2 ºС до +80 ºС;

Дискретность задания уставок температуры электролита АБ…………………………..1 ºС;

Диапазон задания уставок конечного зарядного напряжения группы АБ….от 15 В до 360 В;

Дискретность задания уставок конечного зарядного напряжения группы АБ:

а) в диапазоне от 15 В до 99,9 В………………………………………………………..0,1 В;

б) в диапазоне от 100 В до 360 В…………………………………………………………1 В.

Диапазон задания уставок конечной зарядной емкости…………………от 20 Ач до 1000 Ач;

Дискретность задания уставок конечной зарядной емкости……………………………1 Ач;

Относительная погрешность отсчёта зарядной емкости, не более…………………….±1 %.

Зарядный канал должен обеспечивать:

а) индикацию на буквенно-цифровом табло задаваемых параметров:

1) даты и времени начала формирования АБ;

2) количества ступеней формирования;

3) режим (заряд, пауза) каждой ступени;

4) величину уставки стабилизированного зарядного тока каждой ступени;

5) величину уставки длительности заряда, паузы каждой ступени;

6) величину уставки температуры электролита каждой ступени;

7) величину уставки конечного зарядного напряжения группы АБ каждой ступени;

8) величину уставки зарядной емкости каждой ступени.

б) индикацию на буквенно-цифровом табло текущих параметров:

1) номера ступени;

2) длительности ступени;

3) режима (заряд, пауза) ступени;

4) величину стабилизированного зарядного тока;

5) величину напряжения на группе АБ;

6) величину температуры электролита АБ.

в) индикацию на буквенно-цифровом табло аварийного состояния:

1) обрыв силовой зарядной цепи.

г) звуковую сигнализацию:

1)обрыва силовой зарядной цепи;

2) окончания формирования АБ.

д) автоматическое переключение со ступени на последующую ступень при достижении заданных параметров – уставки длительности заряда, уставки конечного зарядного напряжения на группе АБ, уставки зарядной емкости -по первому достигнутому параметру;

е) автоматическое снижение на 15% величины уставки стабилизированного зарядного тока при достижении температуры электролита АБ величины уставки на каждой ступени;

ж) задание параметров формирования с клавиатуры лицевой панели или ПЭВМ (операционная система Windows 7);

з) регистрацию параметров формирования (зарядный ток, напряжение на группе АБ) каждой ступени – каждые 10 минут;

и) формирование, задание и хранение программ и полученных параметров формирования на ПЭВМ;

к) формирование протоколов и построение графиков (ток – длительность, температура АБ – длительность, емкость, сообщенная группе АБ – длительность) на ПЭВМ. Возможность отображения данных: температуры, тока, напряжения на одном графике;

л) хранение параметров формирования АБ при аварийном пропадании напряжения питающей сети с возможностью продолжения оператором программы формирования АБ при восстановлении питающей сети.

8. Технические требования к зарядному каналу для работы в ручном режиме:

Количество одновременно формируемых 12-ти вольтовых АБ…………………….от 1 до 20;

Диапазон задания величины стабилизированного зарядного тока……………….от 3 до 60 А;

Задание величины стабилизированного зарядного тока……………...плавное (грубо, точно);

Нестабильность зарядного тока, не более……………………………………………..±2,0 %;

Зарядный канал должен обеспечивать:

а) световую сигнализацию режимов (ручной, автоматический), обрыва силовой зарядной цепи;

б) измерение зарядного тока и напряжения  щитовыми измерительными приборами кл.1,5;

в) пуск и останов процесса заряда оператором.

9. Максимальное зарядное напряжение группы АБ……………………………………...360 В.

10. Охлаждение………………………………………….воздушное принудительное.

11. Режим работы устройства………………………………………………………длительный.

12. Степень защиты устройства по ГОСТ 14254-2015……………………………….........IP20.

13. Климатическое исполнение и категория размещения зарядного устройства УХЛ4.2 по ГОСТ 15150-69:

– температура окружающей среды…………………………………….......от +10 ºС до +35 ºС;

– относительная влажность воздуха не более 80% при температуре окружающей среды +25ºС;

– атмосферное давление………………………………........98  104 кПа (735 780 мм. рт. ст.).
