КОМПЛЕКС ИК ЭИАБ

ОБЩИЕ СВЕДЕНИЯ

 Комплекс предназначен для испытаний аккумуляторных батарей. Комплекс состоит из соединённого монтажными частями управляющего ПК и комбинированной стойки КС-1. Стойка КС-1 конструктивно объединяет автоматизированное разрядное устройство  АРУ-2000А-15В и автоматизированное зарядно-разрядное устройство АЗР-100А–18В.

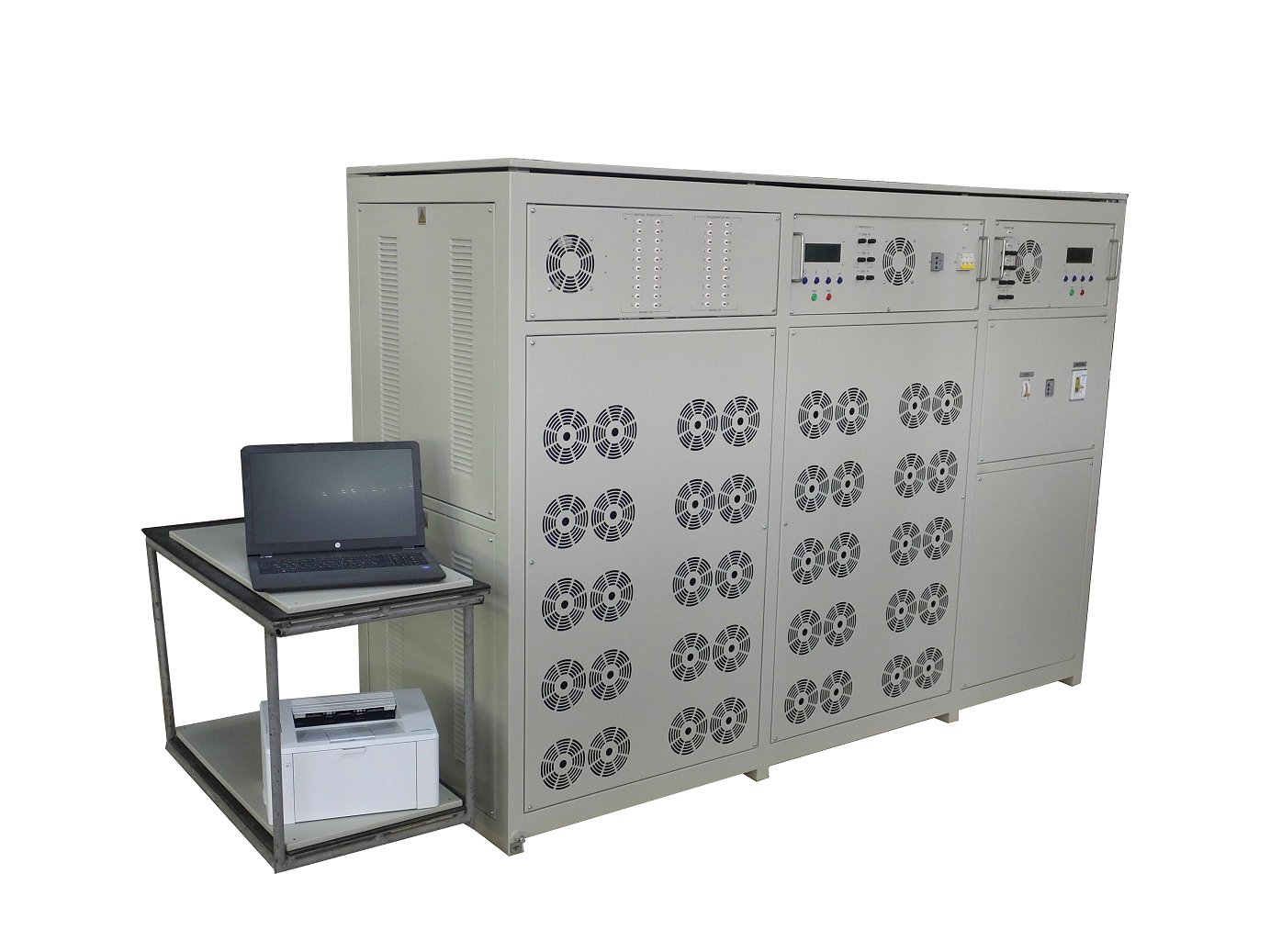

Комплекс ИК ЭИАБ

Устройства АРУ-2000А-15В и АЗР-100А–18В работают независимо друг от друга, благодаря чему Комплекс ИК ЭИАБ может проводить одновременно испытания двух различных АБ по различным программам.

Устройство АРУ-2000А-15В предназначено для автоматизации процессов разряда и контроля параметров АБ при проведении электрических испытаний большими разрядными токами до   2000А в соответствии с ГОСТ Р 53165-2008.

 Устройство АЗР-100А–18В предназначено для заряда, разряда, циклирования и контроля параметров АБ при проведении электрических испытаний зарядно-разрядными токами до 100А в соответствии с ГОСТ Р 53165-2008.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая   сеть трехфазный с нулем переменный ток напряжением 380 В, частотой 50 Гц с нормами качества электроэнергии по ГОСТ 32144-2013.

2. Максимальная   потребляемая мощность, не более: 5,0 кВА.

3. Габаритные размеры (LхBхH), не более: 2200х1000х1800 мм.

4. Масса, не более: 800 кг.

5. Вид климатического исполнения и категория размещения по ГОСТ 15150-69: УХЛ 4.2

Комплекс ИК ЭИАБ должен эксплуатироваться в закрытом отапливаемом помещении с:

а) температурой окружающей среды.......................................................... от +1ºС до +40ºС;

б) относительной влажностью: не более 80% при температуре окружающей среды 25°С;

в) атмосферным давлением.................................................................... от 84,0 до 106,7 кПа.

Окружающая среда невзрывоопасная, непожароопасная и не содержащая токопроводящую пыль, агрессивные пары и газы, вызывающие коррозию металла и разрушающие изоляцию токопроводников и электрорадиоэлементов.

6. Степень защиты Комплекса ИК ЭИАБ....................................IP20 по ГОСТ 14254-2015.

7. Охлаждение...............................................................................воздушное принудительное.

8. Работа комплекса...................................................................................................длительная.

9. Для каждого устройства АРУ-2000А-15В и АЗР-100А–18В Комплекс ИК ЭИАБ обеспечивает:

- индикацию текущих параметров – зарядного (разрядного) тока, напряжения на АБ, длительности заряда (разряда);

- индикацию заданных параметров - зарядного (разрядного) тока, конечного зарядного (разрядного) напряжения,  длительности заряда (разряда);

- световую сигнализацию о подаче напряжения питающей сети, пуска в работу, режима ра­боты, окончания работы, перегрузки, обрыва силовой зарядно-разрядной цепи, неправильного подключения АБ (полярность);

- звуковую сигнализацию перегрузки, обрыва силовой зарядно-разрядной цепи, неправильного подключения АБ (полярность);

- автоматическое отключение тока заряда (разряда) по окончании режима работы;

- защиту питающей сети и силовой зарядной (разрядной) цепи;

- при аварийных отключениях напряжения питания возможность продолжения работы в автоматическом режиме при его восстановлении по команде оператора для устройства АЗР-100А–18В.

10. Средний срок службы Комплекса ИК ЭИАБ, не менее: 10 лет.

11. Средний   ресурс   работы Комплекса ИК ЭИАБ в течение срока службы, не менее: 30000 ч.
